Este es un espacio en el cual quiero compartirles información sobre el amperimetro. el amperimetro es un instrumento de medida utilizado para medir corrientes tanto alternas como directas. hay amperimetros digitales y analagos.

sábado, 21 de agosto de 2010

El amperimetro.

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico
El amperímetro es un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente) Los amperímetros tienen una resistencia interna muy pequeña, por debajo de 1 ohmio, con la finalidad de que su presencia no disminuya la corriente a medir cuando se conecta a un circuito eléctrico.

El aparato descrito corresponde al diseño original, ya que en la actualidad los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión en un resistor por el que circula la corriente a medir.
La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente eléctrica circulante.

simbolo amperimetro

Energias 2050

http://www.tudiscovery.com/experiencia/contenidos/energias_2050/


viernes, 20 de agosto de 2010

Funcionamiento basico


El instrumento mide la intensidad de la Corriente Eléctrica. Su unidad de medida es el Amperio y sus Submúltiplos, el miliamperio y el micro-amperio. Los usos dependen del tipo de corriente, es decir que cuando midamos Corriente Continua, se usara el amperímetro de bobina móvil y cuando usemos Corriente Alterna, usaremos el electromagnético.


pinza amperimetrica
El Amperímetro de C.C. puede medir C.A. rectificando previamente la corriente, esta función se puede destacar en un Multimetro. Si hablamos en términos básicos, el Amperímetro es un simple galvanómetro (instrumento para detectar pequeñas cantidades de corriente) con una resistencia paralela llamada Shunt. Los amperímetros tienen resistencias por debajo de 1 Ohmnio, debido a que no se disminuya la corriente a medir cuando se conecta a un circuito energizado.
La resistencia Shunt amplia la escala de medición. Esta es conectada en paralelo al amperímetro y ahorra el esfuerzo de tener otros amperímetros de menor rango de medición a los que se van a medir realmente

jueves, 19 de agosto de 2010

Uso del amperimetro

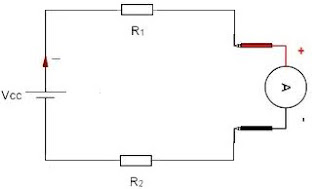

- Es necesario conectar el amperimeto en serie con el circuito.

- Se debe tener un aproximado de corriente a medir ya que si es mayor de la escala del amperimetro, lo puede dañar. Por lo tanto, la corriente debe ser menor de la escala del circuito.

- Cada instrumento tiene marcado la posición en que se debe utilizar : horizontal, vertical o inclinada. si no se siguen estas reglas, las medidas no serian de todo confiables y se puede dañar el eje que soporta la aguja (solo aplica para amperimetros analagos).

- las lecturas tienden hacer mas exactas cuando las medidas que se toman es tan intermedias ala escala del instrumento,

- Nunca se debe conectar un amperimetro con un circuito energizado.

miércoles, 18 de agosto de 2010

Medida de intensidad

La medida de intensidad se realiza mediante un amperimetro. se conecta enserie con el circuito cuya corriente se quiere en serie. es aconsejable que la resistencia interna del instrumento de medida sea lo mas baja posible de esa forma se evitan caídas considerables de tensión en el amperimetro y consumos de potencia elevados.


para medidas de C.A. es indiferente la polaridad de conexión. sin embargo para C.C. hay que conectar el amperimetro según indique en la polaridad del mismo, de otra manera la aguja tendrá a indicar en sentido contrario. para aparatos de medidas  digitales no están importante estas consideraciones, puesto que son capaces de indicar estas lecturas negativas en su display.


cuando la corriente a medir es muy elevada resulta difícil encontrar el aparato de medida adecuado para realizar una medida directa. en estos casos se recurre a sistemas de apoyo que consiguen ampliar el alcance de medida sin cambiar de amperimetro. para corriente continua se emplean los shunt y para corriente alterna los transformadores de corriente.

martes, 17 de agosto de 2010

Amperimetro análogo

Dispositivo que mide y presenta el valor medio de la corriente, mediante una aguja que se ubica en el número o la fracción del valor presentado en un panel de indicación.

Es importante tener la corriente adecuada para la cual fueron diseñados los diferentes dispositivos conectados al sistema. Salirse de éste rango de operación puede ser motivo de deterioro de los mismos.

Cuando existen tecnologías apropiadas para aplicaciones que no ameritan mucha precisión y son más económicas, no es necesario realizar inversiones  innecesarias. Pensando en esto VELASQUEZ comercializa los amperímetros análogos.


Aplicaciones



El amperímetro análogo puede utilizarse en:
  • Tableros eléctricos
  • Plantas eléctricas
  • Maquinaria industrial

Amperimetro digital


Instrumento digital diseñado para medir y presentar en forma digital la corriente eléctrica de un equipo. Es importante tener la corriente adecuada para la cual fueron diseñados los diferentes dispositivos conectados al sistema. Salirse de éste rango de operación puede ser motivo de deterioro de los mismos.



Cuando la tecnología nos permite saber, cual es la intensidad, con bastante precisión, no se debe seguir con dispositivos que solo indican que ‘‘hay’’ corriente pero no exactamente cuánta.


Aplicaciones
El amperímetro puede ser utilizado no solo para corriente alterna sino también para corriente continua.


Las corrientes alternas superiores a 5 amperios utilizan transformadores de corriente, los cuales se pueden conseguir en amplia gama de relaciones de transformación.

La medición de corriente continua ha sido hecha tradicionalmente utilizando un shunt. El shunt es una resistencia de una aleación bastante estable con respecto a las variaciones de temperatura. La corriente al circular produce una caída de tensión pequeña la cual se mide y se presenta como el valor de la corriente. Normalmente los shunts vienen calibrados para que al pasar la corriente nominal se tenga una caída de 60 mili Voltios.

La mas obvia aplicación de un amperímetro es medir amperios, sin embargo existen otras aplicaciones posibles y queremos mencionarlas:
  • Medición de la viscosidad de una sustancia: Si a un motor se le coloca en el eje una paleta y esta se introduce en un recipiente que contenga el líquido en cuestión, la corriente que toma el motor al girar es una función de la viscosidad o densidad de la sustancia.
  • Medición de la cantidad de sustancia transportada en una banda transportadora: De nuevo mientras mas sustancia se esté transportando mas carga toma el motor, por lo tanto la corriente puede ser un indicador de la carga que se esté moviendo.
  • Medición de señales 4 a 20 mA en lazos de medición en instrumentación industrial: Cuando se desea enviar una señal eléctrica en un sistema industrial, se envía como una señal de corriente y no de voltaje. Con este hecho se resuelve el problema de tener una resistencia de lazo de un valor dependiente de las distancias. Si se enviara como señal de voltaje la señal que se recibiría estaría influenciada por la distancia y el calibre de los conductores. Cuando es una señal de corriente no importa ( hasta cierto punto ) la distancia ni el calibre, ya que la corriente circula ( no hay caídas de corriente). En la parte final, en donde se desea leer la señal enviada, basta colocar una resistencia de valor conocido y leer la señal de tensión proporcional a la corriente enviada. Uno de los valores normales utilizados es el de 4 a 20 miliamperios. Si el lazo se rompe la señal de corriente permanece en cero y con ello se indica que hay problemas de continuidad. La señal de operación normal oscila entre 4 y 20 miliamperios.
  • Dispositivos basados en el efecto Hall. La apariencia exterior es similar a la de un transformador de corriente tradicional, pero interiormente se tiene un núcleo el cual cierra su camino magnético en un sensor de tipo Hall el cual produce una señal eléctrica proporcional a la señal magnética. Estos dispositivos permiten la medición de corriente continua sin necesidad de shunt.

Pinza amperimetrica



La pinza amperimétrica es un tipo especial de amperímetro que permite obviar el inconveniente de tener que abrir el circuito en el que se quiere medir la corriente para colocar un amperímetro clásico.
El funcionamiento de la pinza se basa en la medida indirecta de la corriente circulante por un conductor a partir del campo magnético o de los campos que dicha circulación de corriente que genera. Recibe el nombre de pinza porque consta de un sensor, en forma de pinza, que se abre y abraza el cable cuya corriente queremos medir.
Este método evita abrir el circuito para efectuar la medida, así como las caídas de tensión que podría producir un instrumento clásico. Por otra parte, es sumamente seguro para el operario que realiza la medición, por cuanto no es necesario un contacto eléctrico con el circuito bajo medida ya que, en el caso de cables aislados, ni siquiera es necesario levantar el aislante.
